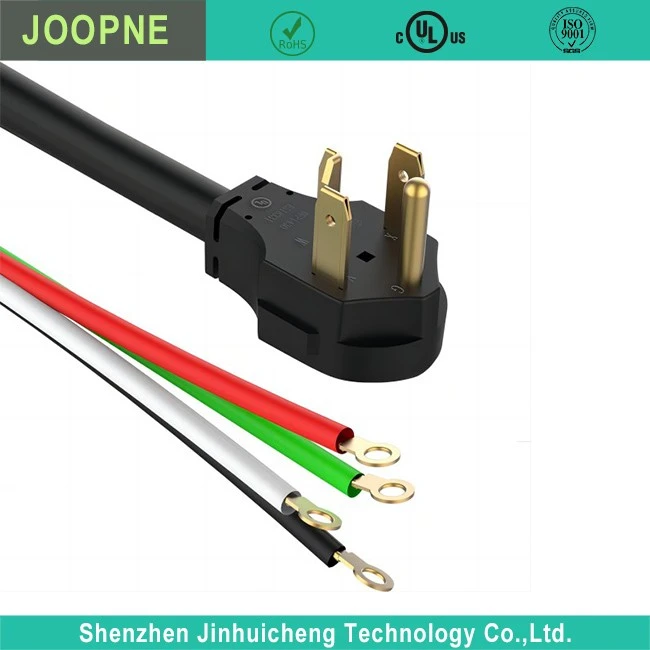

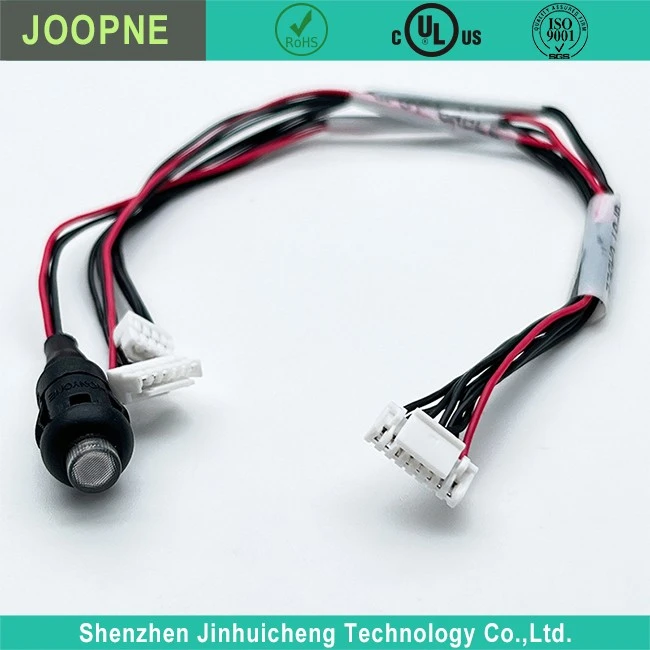

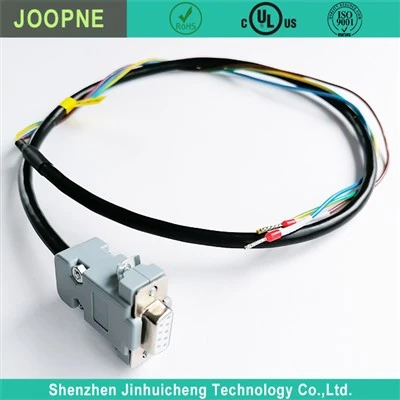

Conselho - para - Conselho Conectores
Conectores placa a placa são um grupo de conectores que unem duas placas de circuito impresso (PCB) sem usar cabo. Esses conectores consistem em um membro macho e um membro fêmea e são montados com PCBs por meio de tecnologia de furo passante ou tecnologia de montagem em superfície. Os PCBs podem ser conectados em uma configuração perpendicular ou paralela. Um conector mezanino conecta PCBs em uma configuração de empilhamento, enquanto um conector de borda conecta as bordas de PCBs de um ou dois lados.

Barril Conectores
Os conectores cilíndricos, também conhecidos como conectores de alimentação coaxiais, conectam dispositivos eletrônicos a uma fonte de alimentação externa. A CC de baixa tensão é obtida de um adaptador montado na parede e transmitida ao dispositivo eletrônico através do conector cilíndrico. Esses conectores são amplamente utilizados em produtos eletrônicos de consumo e estão disponíveis em diâmetros e comprimentos padrão. O tampão cilíndrico consiste em mangas metálicas concêntricas separadas por um isolador. A luva interna aceita o pino cilíndrico. O conector cilíndrico pode ser montado em PCB, em painel ou em cabo. Uma mola em balanço é instalada dentro do macaco e empurra a luva externa do plugue para que a luva interna toque o pino.

CEI Conectores
O conector IEC é uma categoria de conectores que atendem aos padrões IEC. IEC 60320 é o padrão que especifica os componentes para conectar cabos de alimentação a equipamentos elétricos com tensão nominal de 250 V e corrente nominal de 16 A. Existem diferentes tipos de conectores IEC padronizados que variam na classificação de corrente, classificação de temperatura, dimensões e número de terminais. Os componentes dos conectores IEC vêm em pares que consistem em um conector (componente macho) e uma entrada (componente fêmea); cada componente IEC é identificado pelo prefixo “C” seguido de um número. Exemplos de componentes do conector IEC são o conector C13 e a entrada C14, que possuem três condutores, uma corrente nominal de 10 A e uma temperatura máxima de 700°C.

USB Conectores
USB significa Universal Serial Bus e são conectores padrão usados ​​na transferência de dados e no fornecimento de energia para dispositivos eletrônicos. Eles são usados ​​em smartphones, computadores e outros dispositivos eletrônicos de consumo. Um conector USB consiste em um conector USB (o componente macho) conectado à porta USB (o componente fêmea). Possui quatro ou mais contatos que são blindados e alojados em um alívio de tensão moldado em plástico. Possui também uma estrutura assimétrica (exceto para o USB-C) que serve como mecanismo de chaveamento. Existem seis versões de USBs: USB 1.0, USB 1.1., USB 2.0, USB 3.0, USB 3.1 e USB 3.2. As versões mais recentes têm as velocidades de transferência mais rápidas. Alguns conectores USB podem ser usados ​​com portas USB de versões mais antigas (compatibilidade com versões anteriores). Os conectores USB também podem ser classificados com base em seus receptáculos e tamanhos; USB-A, USB-B, USB Mini (Mini-A, Mini B e Mini-AB), USB Micro (Micro-A, Micro-B e Micro-AB) e USB-C.

Áudio e Vídeo Conectores
Conectores de áudio e conectores de vídeo são uma ampla classe de conectores eletrônicos usados ​​para transmissão de sinais de áudio e/ou vídeo. Esses conectores transportam sinais analógicos ou digitais. Esses conectores também são compostos por componentes macho (plug) e fêmea (jack). Os sistemas de sinal para conectores de áudio podem ser monofônicos (canal de áudio único) ou estereofônicos (canais de áudio múltiplos).

RF Cabos

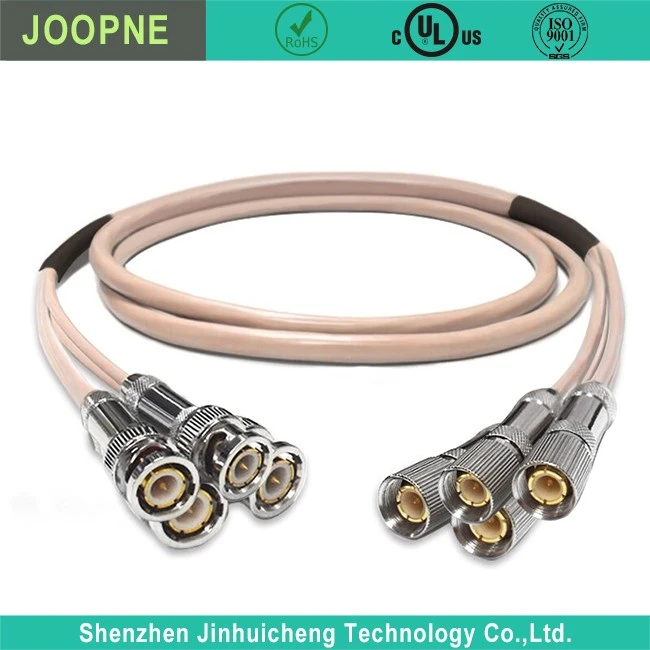

RF é um acrônimo para radiofrequências. O cabo é um tipo de cabo coaxial que transmite radiofrequências. RF também desempenha o papel de termo genérico para diversas necessidades tecnológicas. Por esse motivo, não é estranho ver pessoas se referirem a cabos RF para transmissão sem fio ou não. É mais fácil transmitir frequências de rádio usando o cabo RF. Além disso, os sinais ficam mais seguros no cabo blindado, ou seja, no cabo coaxial. Também permite a capacidade de informação através de um aparelho de TV.

Vigilância Cabo
Os cabos de vigilância são projetados para conectar uma variedade de equipamentos de vigilância e vídeo. Como todos sabemos, o sistema de videovigilância de segurança é uma parte importante do sistema de prevenção da tecnologia de segurança. É um sistema avançado e abrangente com fortes capacidades de prevenção, mas também depende da correta implantação de cabos de videovigilância. Suas características são principalmente visualização, grande quantidade de informações de imagem, ricos recursos de informação e alta precisão. Em termos de tecnologia, o sistema de videovigilância de segurança desenvolveu-se no sentido da integração digital, alta definição e inteligência. A partir disso, pode-se perceber que o processamento e transmissão de imagem ou vídeo são as chaves para o campo do sistema de videovigilância digital. Muitos fatores limitam o processo de transmissão de vídeo, como a escolha de cobre ou fibra, taxa de transmissão do cabo, distância máxima de transmissão e muito mais. Portanto, é muito importante escolher os cabos de vigilância por vídeo de segurança corretos para transmissão de curta e longa distância.

Caneta Para baixo Seu Requisitos
Quantos sinais existem no total? Que correntes, frequências e tensões eles transportam? Seus sinais são analógicos, digitais ou uma combinação? A combinação de sinais tem impacto no tipo de conector, na pinagem e na fiação. Por exemplo, sinais de alta frequência podem necessitar de conexão coaxial e sinais analógicos de baixo nível podem necessitar de blindagem. Certas combinações de sinais não podem ser incluídas no mesmo conector. Se pinos de alta tensão estiverem envolvidos, talvez seja necessário levar em consideração as distâncias de fuga e folga. Se houver caminhos de alta corrente, você poderá precisar de vários pinos e fios maiores. Dependendo do seu caso exclusivo e dos requisitos de design, você também pode precisar de uma solução personalizada.

Considere Seu Atual Avaliação e Em funcionamento Tensão
A classificação atual é o critério mais importante para a seleção de conectores de cabos elétricos. É uma medida da quantidade de corrente que pode fluir através de um terminal correspondente e é idealmente expressa em amperes por circuito. O fluxo de corrente deve ser ajustado ou reduzido com base no número de circuitos em um determinado invólucro, de acordo com o aumento da temperatura do terminal adjacente.

Verifique para Espaço Restrições
O tamanho e o peso dos conectores de cabos elétricos e dos conectores de terminal foram reduzidos em correspondência com a redução do espaço disponível para eles. No entanto, a sua capacidade de suportar um aumento na frequência de ligação e desconexão aumentou consideravelmente. Portanto, dependendo da situação que se aplica ao seu projeto e das necessidades de seu projeto, pode ser necessário buscar mais opções em conectores elétricos.

Verifique o Recomendado Em funcionamento Temperatura Faixa
A maioria dos conectores elétricos está sujeita a condições extremas, como vibração e choque. Os conectores de cabos elétricos e conectores de terminal projetados para condições extremas e ambientes perigosos incorporam recursos especiais que resistem a vibrações e choques e suportam temperaturas extremas. Portanto, escolha seu conector elétrico dependendo da localização do conector elétrico, da proximidade de uma fonte de calor, das temperaturas operacionais e da frequência de conexão e desconexão.

Confirmar o Nível de Confiabilidade
A confiabilidade é outro fator vital que precisa ser considerado na compra de um conector elétrico. No entanto, a confiabilidade é um conceito complicado que depende de vários fatores. É difícil determinar números precisos, mas alguns conectores vêm com uma especificação do tempo médio até a falha. Isto serve como um guia para selecionar o conector elétrico correto para qualquer aplicação.

Faça Claro Isso tem Ambiental Selagem
Certos ambientes requerem proteção contra invasão de gases, vapores, poeiras ou líquidos combustíveis ou inflamáveis. Os conectores elétricos vêm com opções de vedação ambiental que são eficazes contra respingos inesperados. Depois de saber o nível de segurança exigido, você poderá verificar o número da classificação IP no sistema de código IP e saber se está investindo nos conectores elétricos corretos. A vedação ambiental é um critério muito importante para locais de trabalho mais seguros, especialmente em ambientes rigorosos como aeroespacial, espacial, subaquático e aplicações médicas e alimentares.

Fator em Materiais e Chapeamento
Os materiais dos terminais e o revestimento são frequentemente os últimos fatores a serem considerados, mas como a maioria dos conectores elétricos são feitos de plástico de náilon, eles têm classificações de inflamabilidade para alta resistência à continuação da chama. As opções padrão disponíveis incluem estanho, chumbo e ouro selecionado, que são adequadas para a maioria das aplicações. Os materiais de base estão normalmente disponíveis em bronze fosforoso ou latão, pois oferecem excelente resistência e capacidade de transporte de corrente, mesmo com exposição prolongada a altas temperaturas ambientes.

Calcular o Preços
O preço do conector elétrico é normalmente calculado com base no custo total que inclui o receptáculo e o plugue, o custo dos conectores terminais e o custo de mão de obra para conectar o fio elétrico ao terminal e inseri-lo na caixa. O critério que mais importa para você ditará o tipo e tamanho do conector elétrico. Outros fatores que você precisa considerar aqui incluem a tensão operacional, o tamanho do fio, a configuração, a força de engate e o tamanho do circuito.
